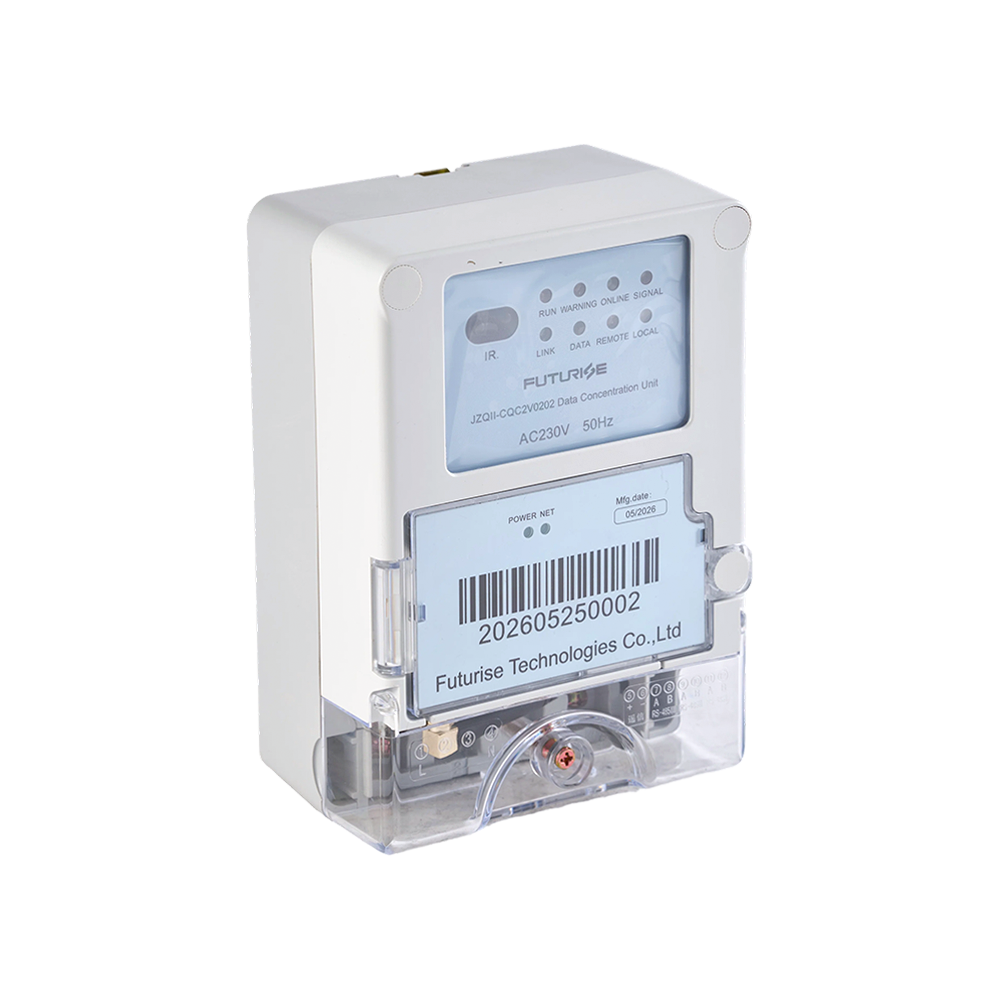

Le DCU monophasé QCJZQ-II est équipé d'interfaces de communication multicanaux flexibles. Il peut accueillir un maximum de 32 compteurs d'énergie et permet la transmission de données en liaison montante sur les réseaux 3G, 4G, GPRS et Ethernet, associée à un accès en liaison descendante via PLC, RF et RS-485. Servant de centre de données centralisé pour les réseaux électriques monophasés, cette unité offre une lecture automatique des compteurs, un stockage de données crypté et un suivi instantané de l'état de l'alimentation.

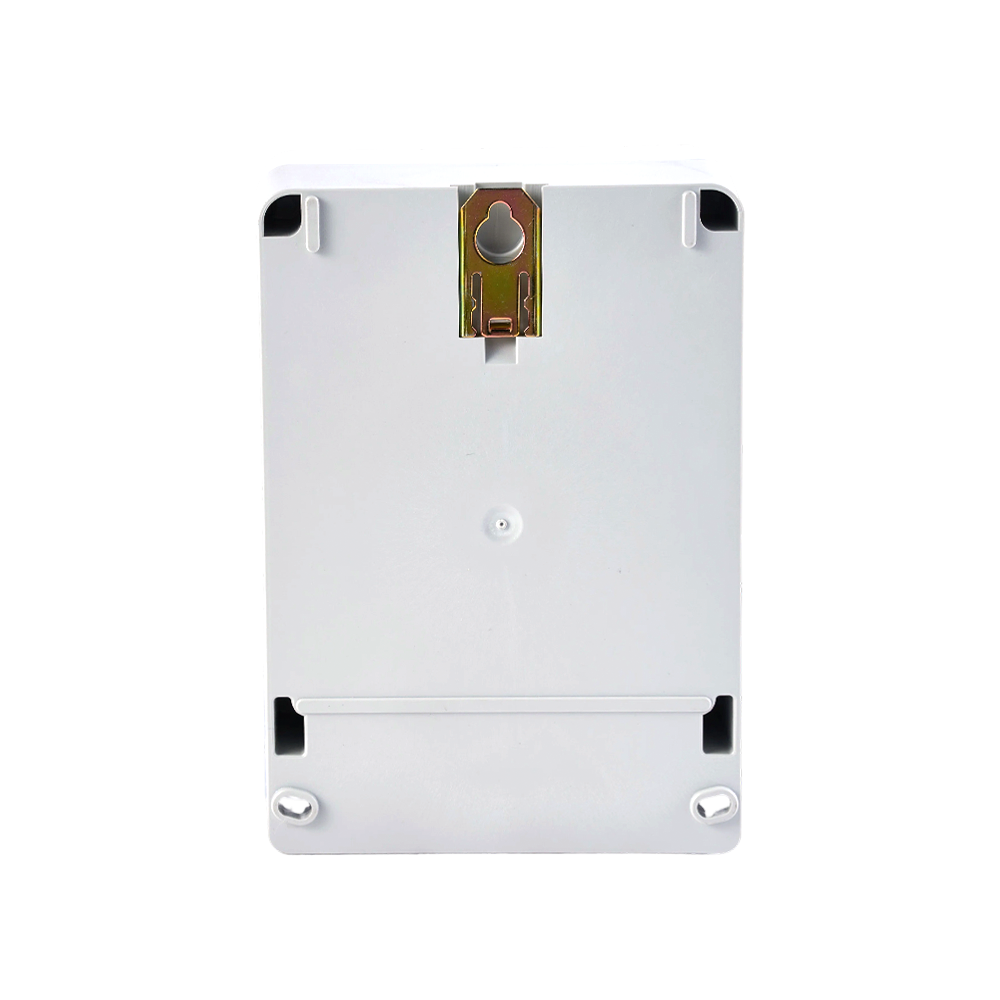

Architecture de facteur de forme agile : profil de dispositif de base extrêmement léger de 0,7 kg (73×112×159 mm) conçu pour un montage flexible sur rail DIN ou mural dans des panneaux de couloir serrés.
Multi-Tier Downlink Flex : héberge des matrices de communication locales polyvalentes, notamment un PLC multiprotocole, des bandes sans fil RF et des configurations de communication série RS485 doubles (prenant en charge des structures de lecture séparées et de bauds en cascade).
Sécurité complète des données : programmé avec une logique de données sécurisée stricte et des puces de mémoire non volatiles, exécutant une protection automatique des données de mise hors tension pour garantir que les journaux de facturation sont entièrement verrouillés lorsque le réseau tombe en panne.
1. Gestion des compteurs et planification des tâches
2. Collecte, stockage et transmission de données
3.GPRS/3G/4G/Ethernet/fibre optique pour la communication en liaison montante vers la station maître.
4. Plusieurs canaux de communication descendants (PLC/RF/combo PLC+RF/RS485) vers le compteur d'énergie.
5. Auto-test automatique et génération de rapports d'événements d'exception.
6. Mise à niveau locale et à distance
7. Sécurité multi-niveaux et cryptage AES 128 bits.
8. Compatible avec le protocole DLMS/COSEM et les multiprotocoles.
9. Prise en charge de la passerelle et du mode DCU.
10. Enregistrez les données à la mise hors tension.
11. Auto-vérification et enregistrement des informations sur les anomalies
12. Fonction d'étalonnage d'horloge en temps réel.
| Spécifications | QCJZQ-II | |
| Précision | Actif | 1.0 |
| Réactif | 2.0 | |
| Vollage | Courant nominal | 3X57,7/100V,3X220/380V,3X230/240V,3X240/415V |
| Gamme | 0,8 Un-1,2 Un | |
| Limite | 0,7 Un-1,3 Un | |
| Fréquence | 50 Hz/60 Hz | |
| Courant de base (lb) | Gamme | 3X5A, 3X10A |
| Courant maximal (lmax) | Gamme | 3X40A, 3X60A, 3X80A, 3X100A |
| Courant de démarrage | 0,4 % lb | |
| Affichage | Type | LCD |
| Chiffre | 6+2 | |
| Puissance Consommation |
Circuit de tension | ≤2,0 W, 10 VA |
| Girauit actuel | ≤4VA | |
| Communication | Interface | RS485/GPRS/3G/4G/PLC/RF/Ethernet |
| GPRS/CDMA | 9600,8N1 | |
| 485 pour la lecture | 2400,8N1 | |
| 485 pour la cascade | 9600,8N1 | |
| Veille 485 | 115200,8N1 | |
| Port pour définir le paramètre | IR:1200,8E1 | |
| PLC | 9600,8E1 | |
| Port pour le réglage | 115200,8N1 | |
| Condition de température | Température de travail | -25℃～+65℃ |
| Température de stockage | -35℃～+75℃ | |
| Humidité | ≤85% | |
| Diplôme IP | IP54 | |
| Dimension | 73X112X159mm | |
| Poids | Poids net | 0,7 kg |
| Poids | 0,9 kg | |
