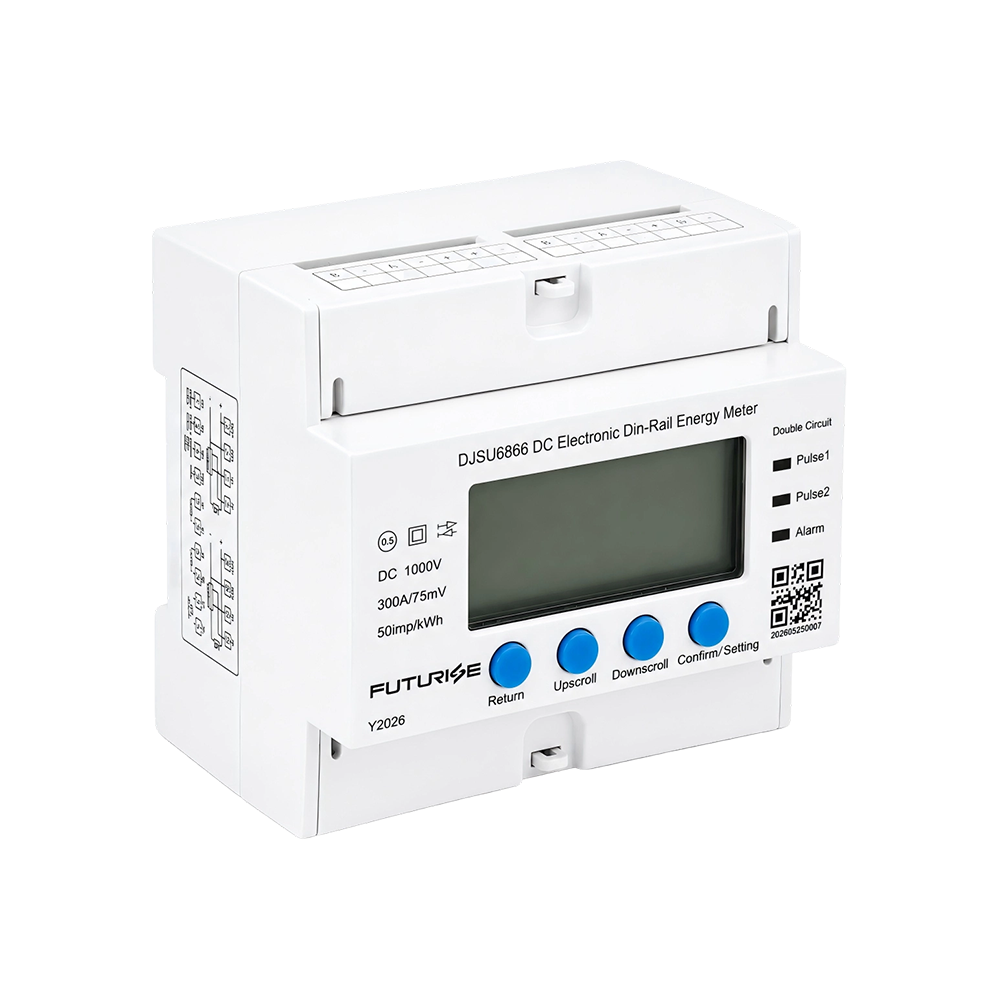

Le compteur CC bidirectionnel de haute précision QZM11 est idéal pour le stockage solaire, les chargeurs de véhicules électriques et les systèmes d'alimentation de télécommunications CC.
Il atteint une précision tension/courant RMS de 0,2 % et une précision de puissance de 0,5 %, prenant en charge une tension continue allant jusqu'à 1 000 V et une entrée de courant shunt de 75 mV, avec des grades de mesure de classe 0,5/classe 1. Les sorties d'impulsions isolées doubles avec isolation 4000VRMS permettent un transfert de données externe.
Les ports RS485 semi-duplex à deux fils prennent en charge les protocoles Modbus-RTU et DL/T645-2007 (600–9600 bps) pour la configuration à distance et la lecture de données à 3 décimales. Un RTC alimenté par batterie génère une erreur temporelle < 0,5 s/jour, associée à une facturation multitarifaire, des enregistrements de règlement sur 12 mois, des journaux d'événements et un gel des données multimodes pour une gestion complète de l'énergie.
L'écran LCD rétroéclairé en blanc garantit une lecture claire en basse lumière. Il fonctionne sur une alimentation universelle 85–265 V AC/DC avec une consommation électrique de ≤1 W, fonctionnant régulièrement à -25°C~+60°C (extrême -40°C~+70°C) sous ≤95 % d'humidité sans condensation.

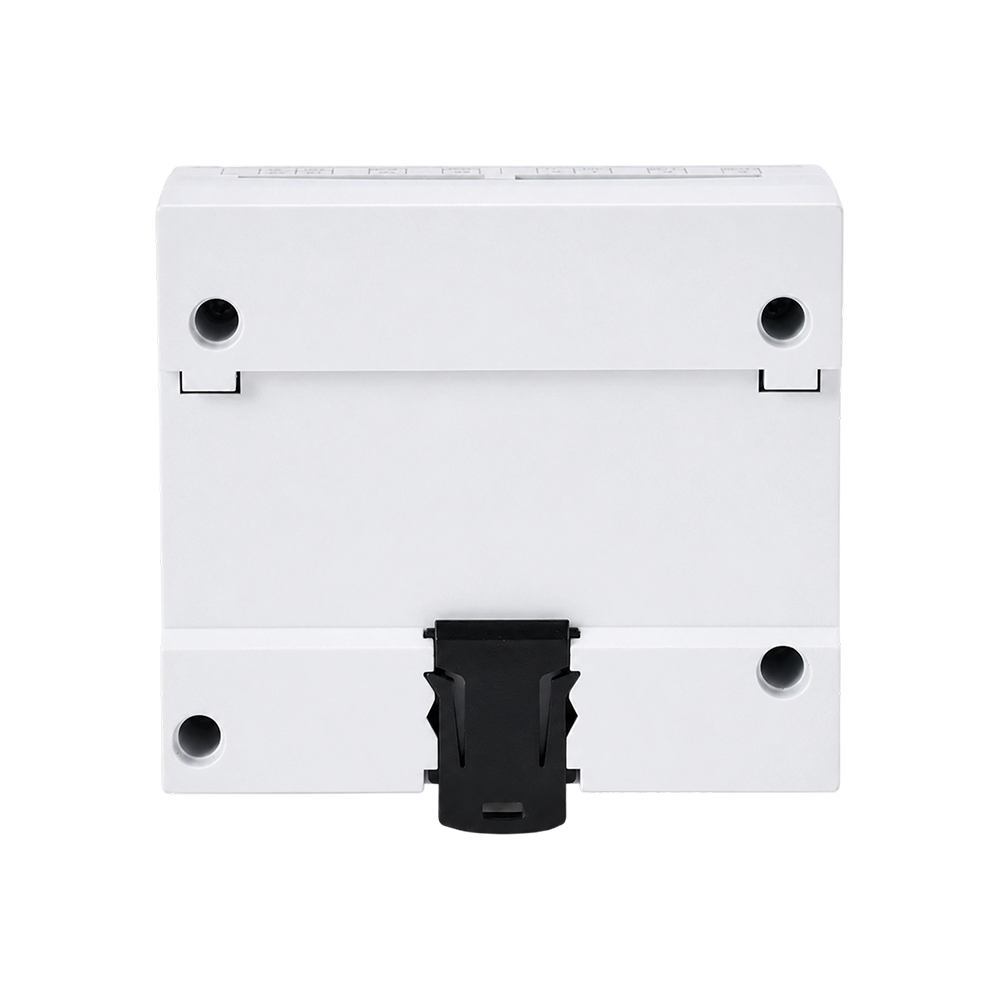

Le rail DIN compact de 90×77×65 mm (252 g) s'adapte aux armoires standard, tandis que la double protection par mot de passe de niveau 2 et de niveau 4 empêche toute altération non autorisée pour une surveillance sûre de l'alimentation CC industrielle et résidentielle.

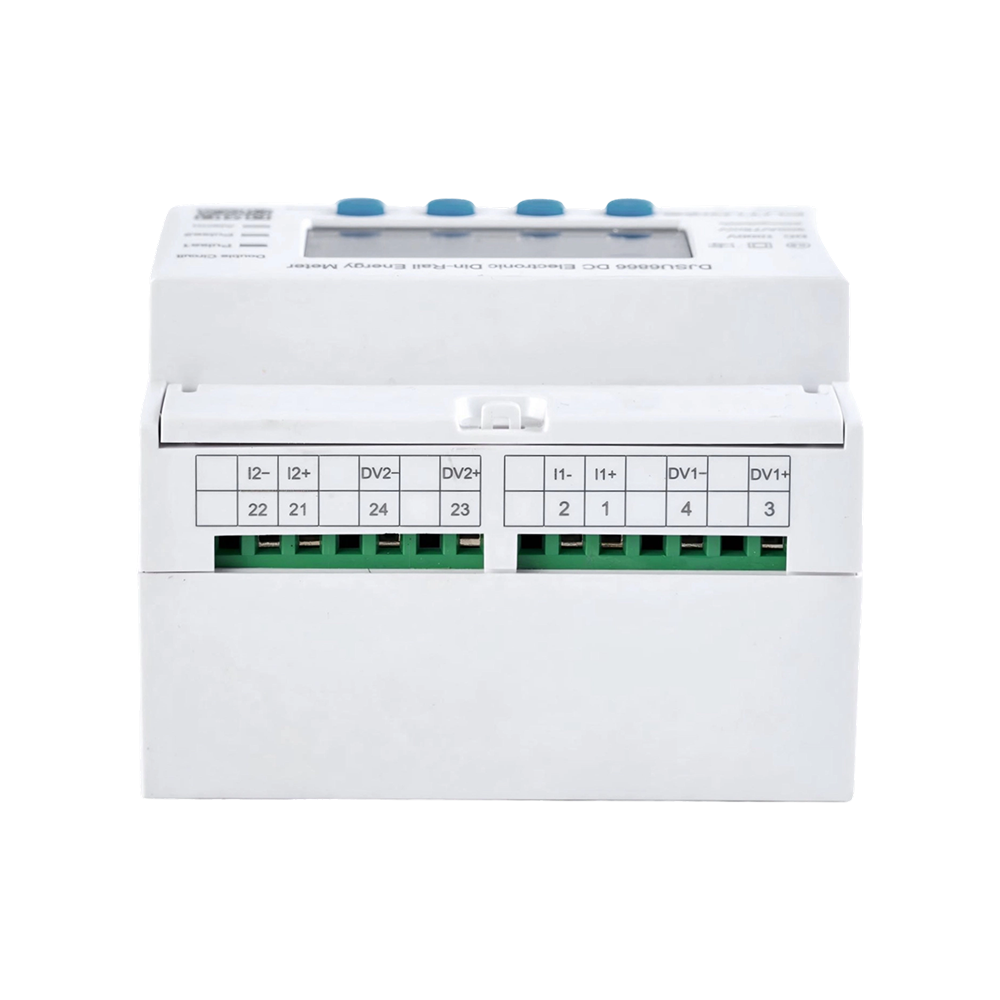

1. Mesure des paramètres
Prend en charge la mesure en temps réel de la tension continue, du courant et de la puissance.
2. Mesure bidirectionnelle de l'énergie
Mesure séparément l'énergie directe et inverse, avec calcul configurable de l'énergie totale. Accumule la consommation d'énergie par périodes de pointe, de plaine et de vallée.
3. Stockage de règlement
Enregistre automatiquement les données d'alimentation à des dates de règlement prédéfinies (règlement mensuel). Stocke les enregistrements de règlement historiques des 12 derniers mois, avec un jour/heure/mois de règlement personnalisable via la communication.
4. Fonction de temps d'utilisation multitarifaire
RTC haute précision intégré avec batterie de secours, réglage automatique de l'année bissextile. Prend en charge les programmes à 4 tarifs de pointe/plat/vallée, les horaires annuels et quotidiens flexibles, l'intervalle de temps minimum de 15 minutes et les tarifs spéciaux pour les vacances. Conforme à la norme DL/T645-2007.
5. Journalisation des événements
Enregistre jusqu'à 10 journaux respectivement pour l'effacement des compteurs, l'étalonnage de l'heure, la programmation des paramètres, la modification du mode d'énergie active et l'ajustement de la date de règlement, avec les horodatages correspondants et les données originales.
6. Gel des données multimodes
Plusieurs modes de gel, notamment le gel instantané, chronométré, quotidien, horaire et à changement de calendrier, stockant des données historiques massives gelées sur l'énergie totale aller/retour, l'énergie basée sur les tarifs et l'énergie en temps réel.
7. Affichage et bouton
Écran LCD large avec rétroéclairage blanc pour une lecture claire sous une faible lumière.

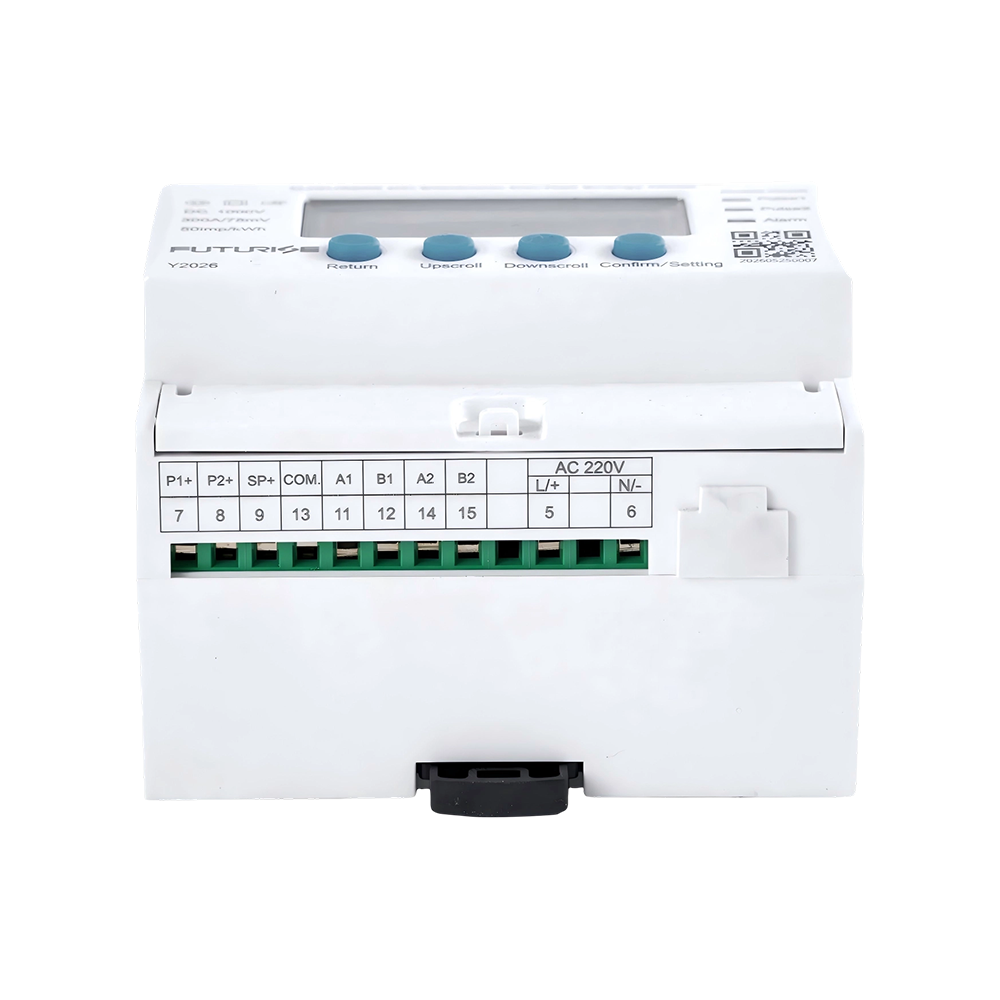

8. Double communication RS485
Deux ports RS485 pour la configuration des paramètres et la lecture des données. Adopte le protocole DL/T645-2007 et prend en charge l'acquisition de données à 3 décimales.
9. Autorisation et sécurité d'accès hiérarchique
Protection par mot de passe à deux niveaux (niveau 2 et niveau 4) selon DL/T645 :
·Mot de passe de niveau 2 : effacer les données, configurer tous les paramètres, modifier tous les mots de passe
·Mot de passe de niveau 4 : réglage des paramètres de base uniquement, pas d'autorité de compensation des données
| Article | Indicateur technique | |
| Mesure | Tension continue | Tension de référence : 700 V, 750 V, 1 000 V Plage de mesure : 0,1 Un~1,15 Un Précision : RMS 0,2 % Résolution : 0,001 V |
| Courant continu | Courant d'entrée du shunt CC : sélection de l'utilisateur Tension de sortie du shunt CC : 75 mV Plage de mesure : 0,001In~1,2In Précision : RMS 0,2 % Résolution : 0,0001A |
|
| Puissance | Précision : 0,5 % Résolution : 0,0001 kW |
|
| Précision | Évaluation | 0,5 classe ou 1 classe |
| Résolution | 0,001 kWh | |
| Signal numérique | Sortie avec impulsion électrique | Sortie d'impulsions électriques à 2 voies optique Couplerisolation4000VRMS |
| Deuxième sortie d'impulsion | 1 sortie de coupleur optique | |
| Interface de communication | Port de communication RS-485 | Type d'interface : semi-duplex bifilaire Débit de communication : 600 bps~9600 bps Protocole : Modbus-RTU et DL/T645-2007 |
| Environnement | En fonctionnement température |
-25°C~+60°C |
| Fonctionnement extrême température |
-40℃~+70℃ | |
| Humidité relative | ≤95 % (Pas de condensation) | |
| Autre | Horloge | <0,5 seconde/jour |
| Alimentation électrique de travail | Alimentation CA ou CC AC : 85 V~265 V (alimentation de travail par défaut) (Phénotype spécial, marquage spécial sur l'embout) Consommation électrique : ≤1W, 3VA |
|
| Dimension | Dimensions (mm) : 90×77×65 | |
| Poids | Environ 252g | |
