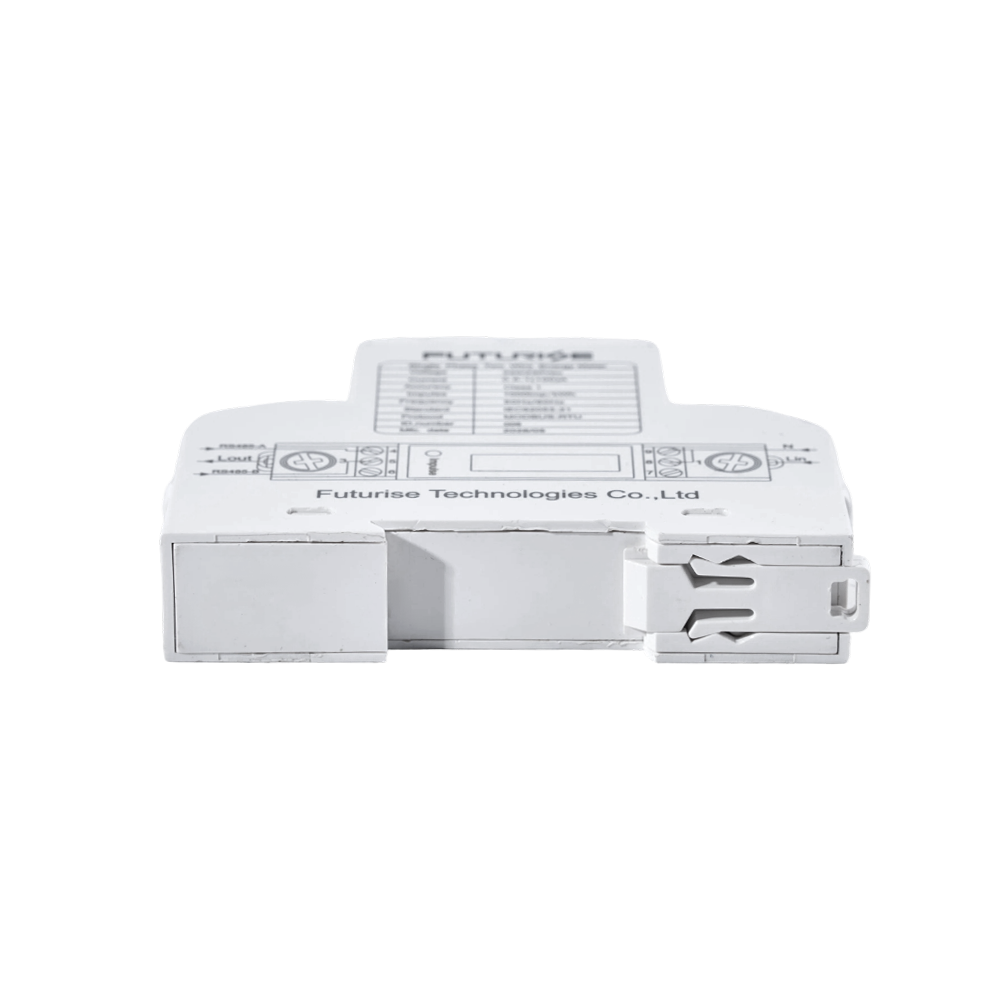

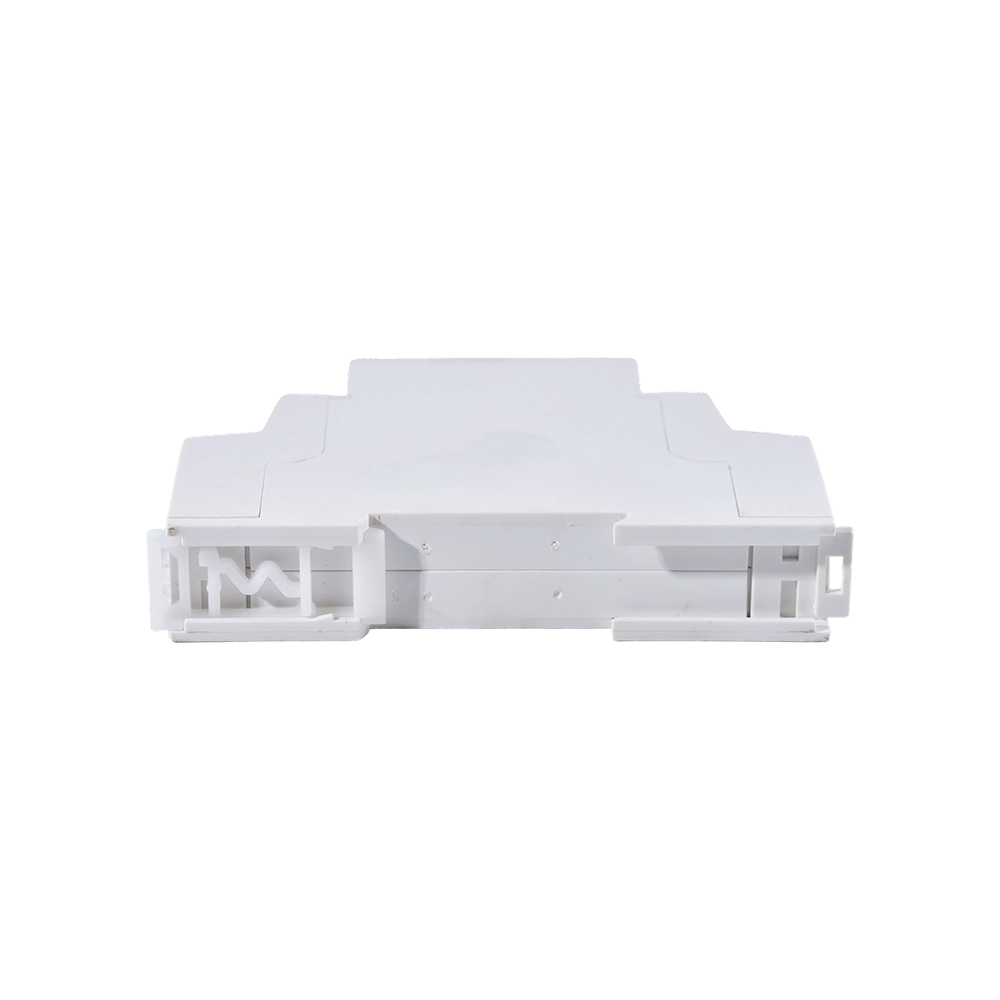

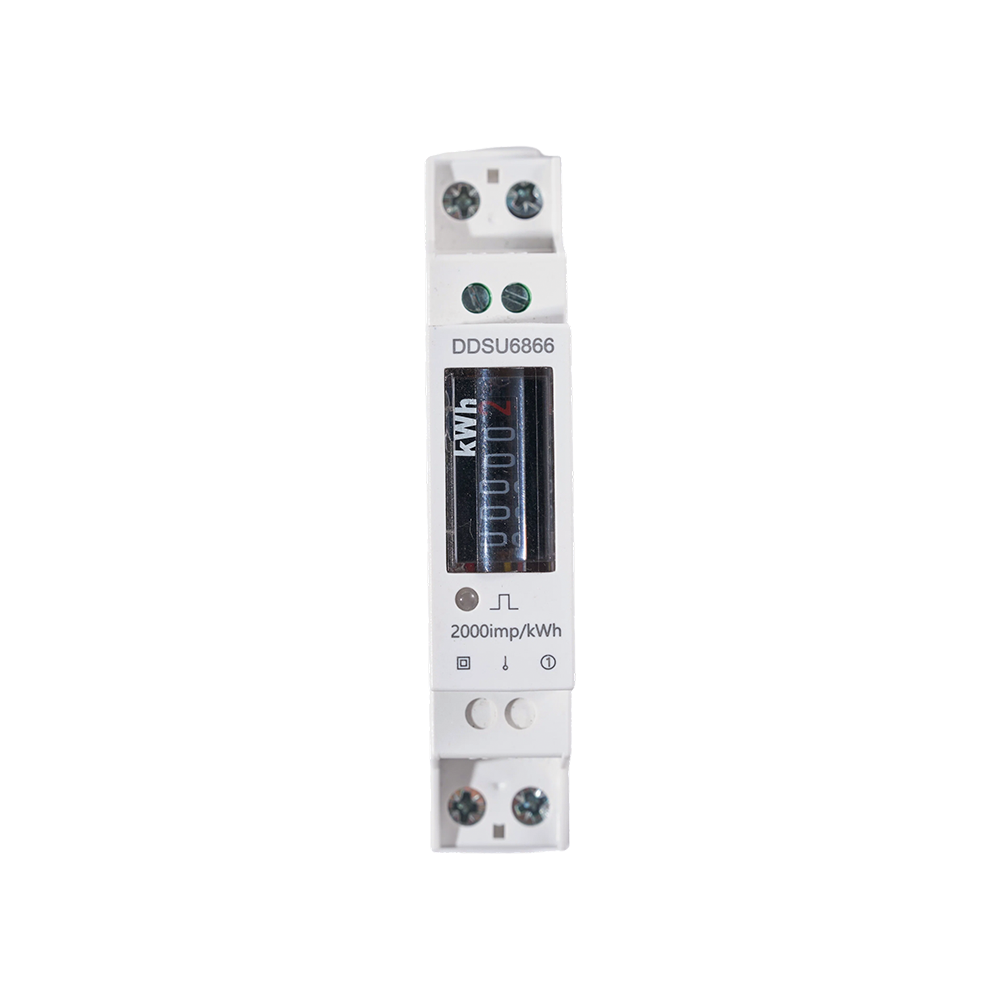

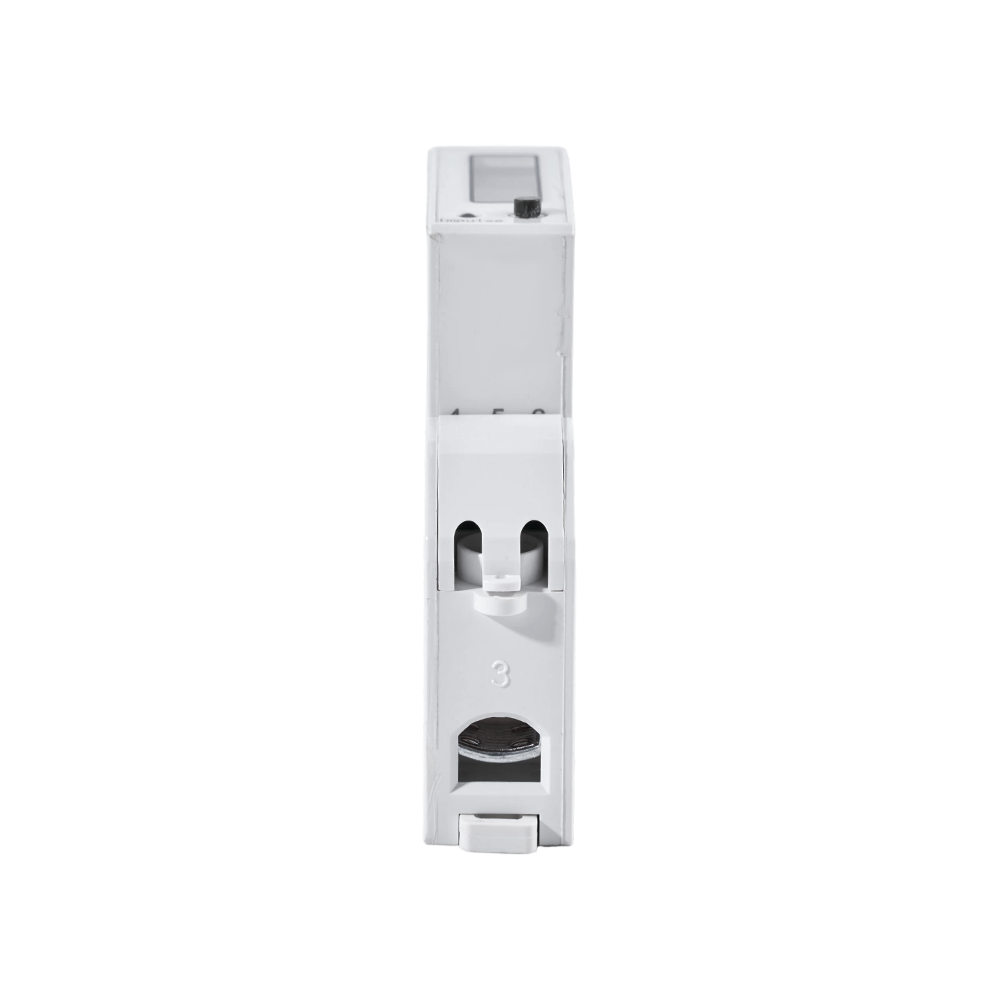

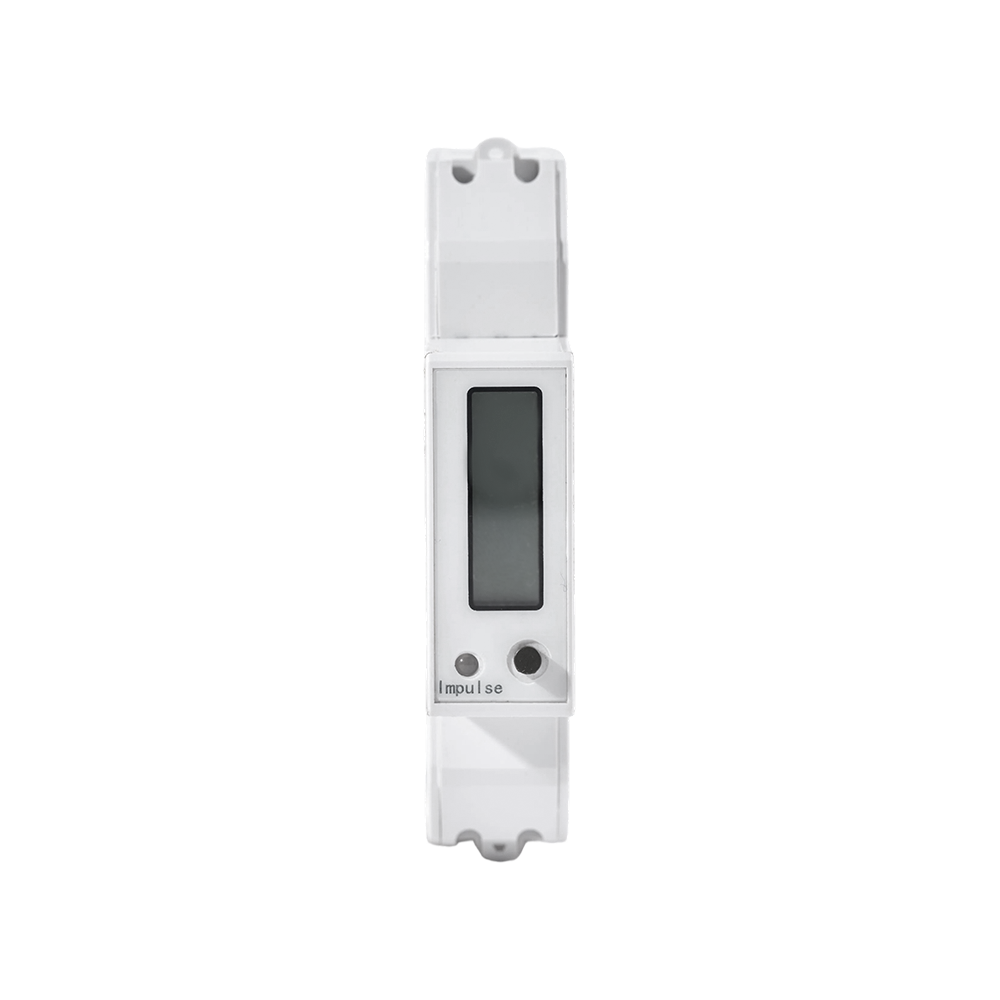

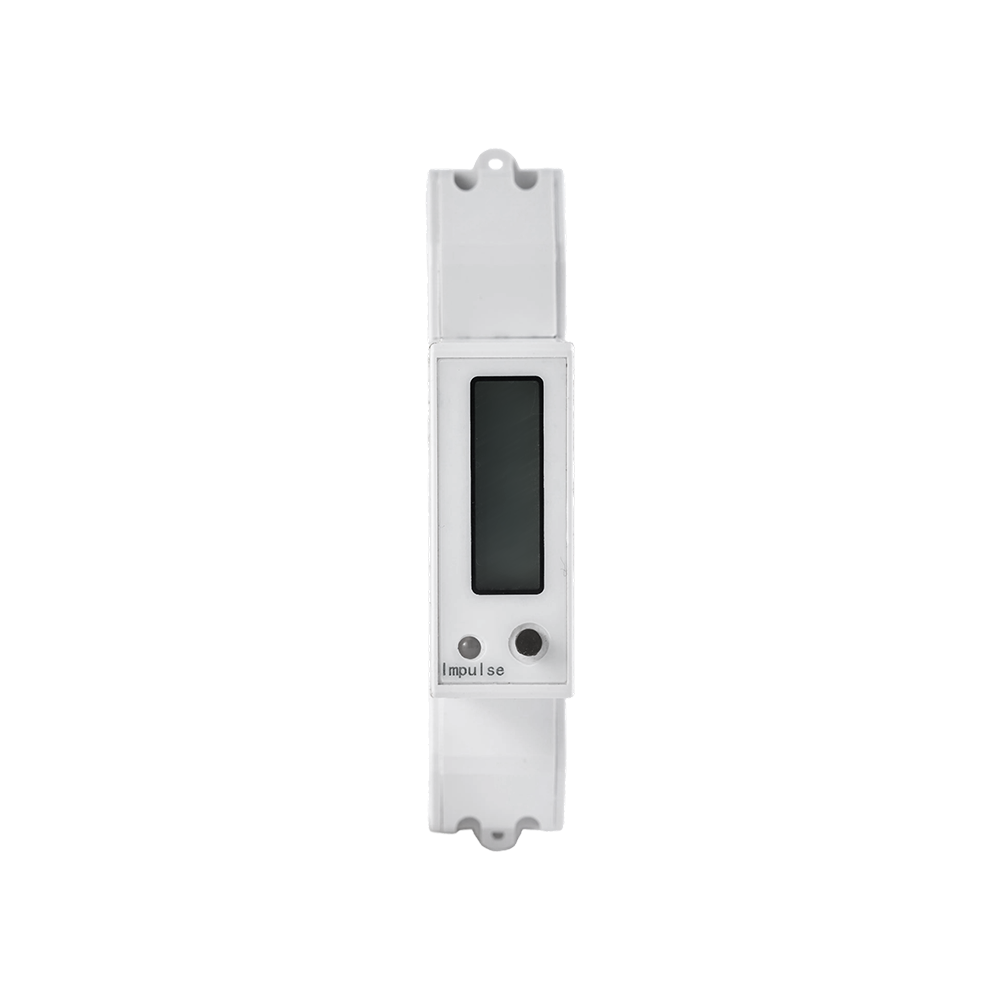

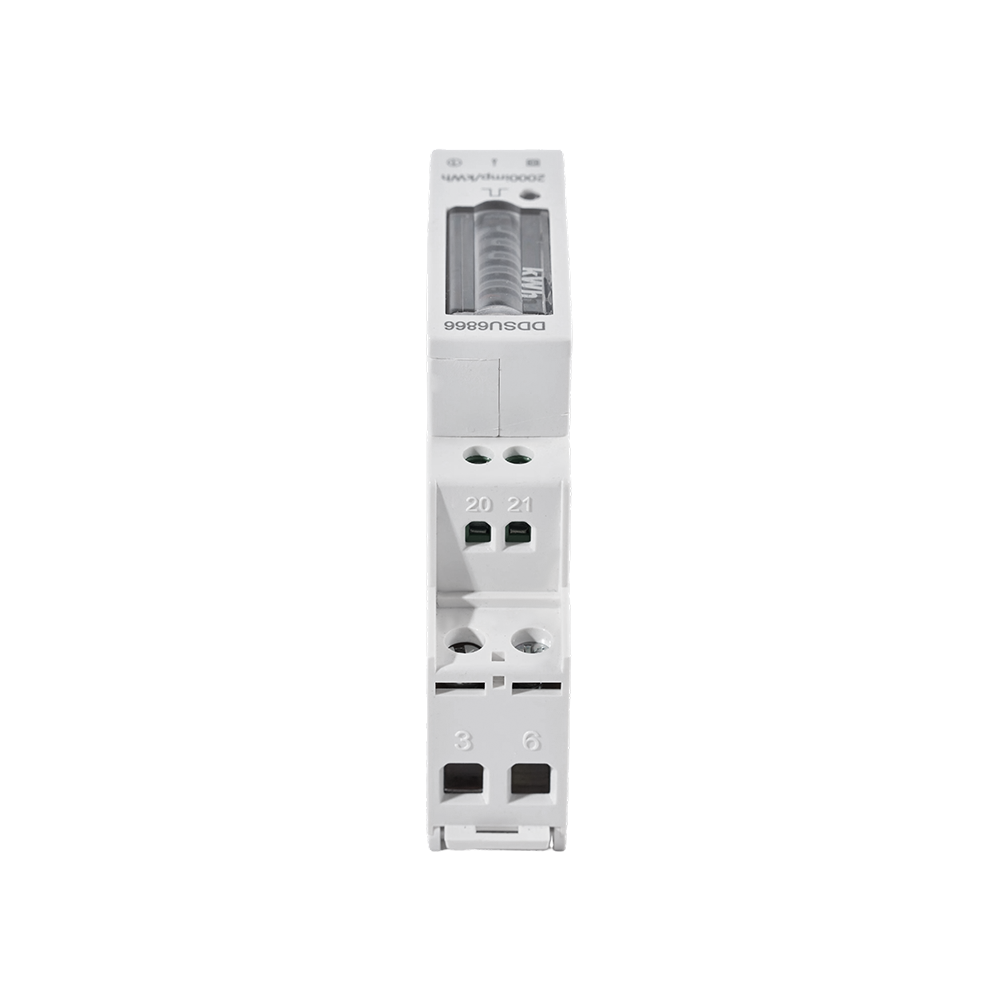

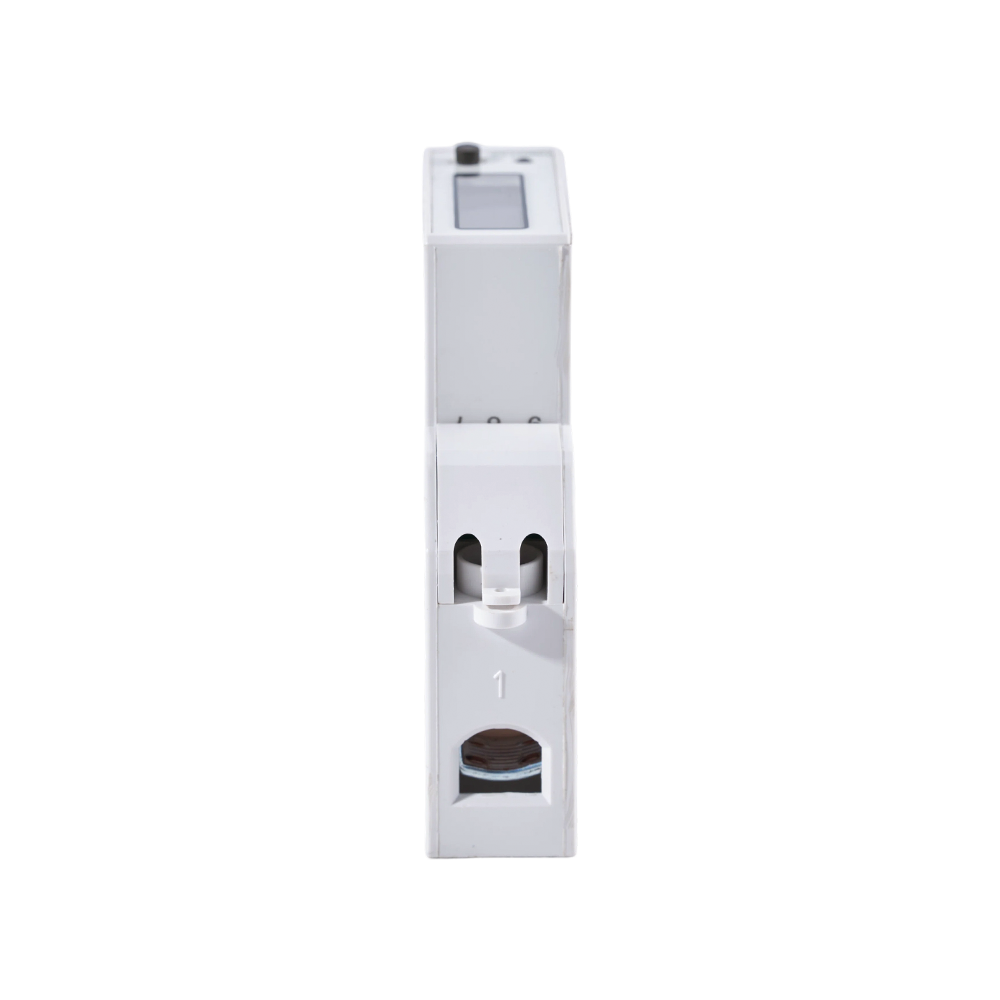

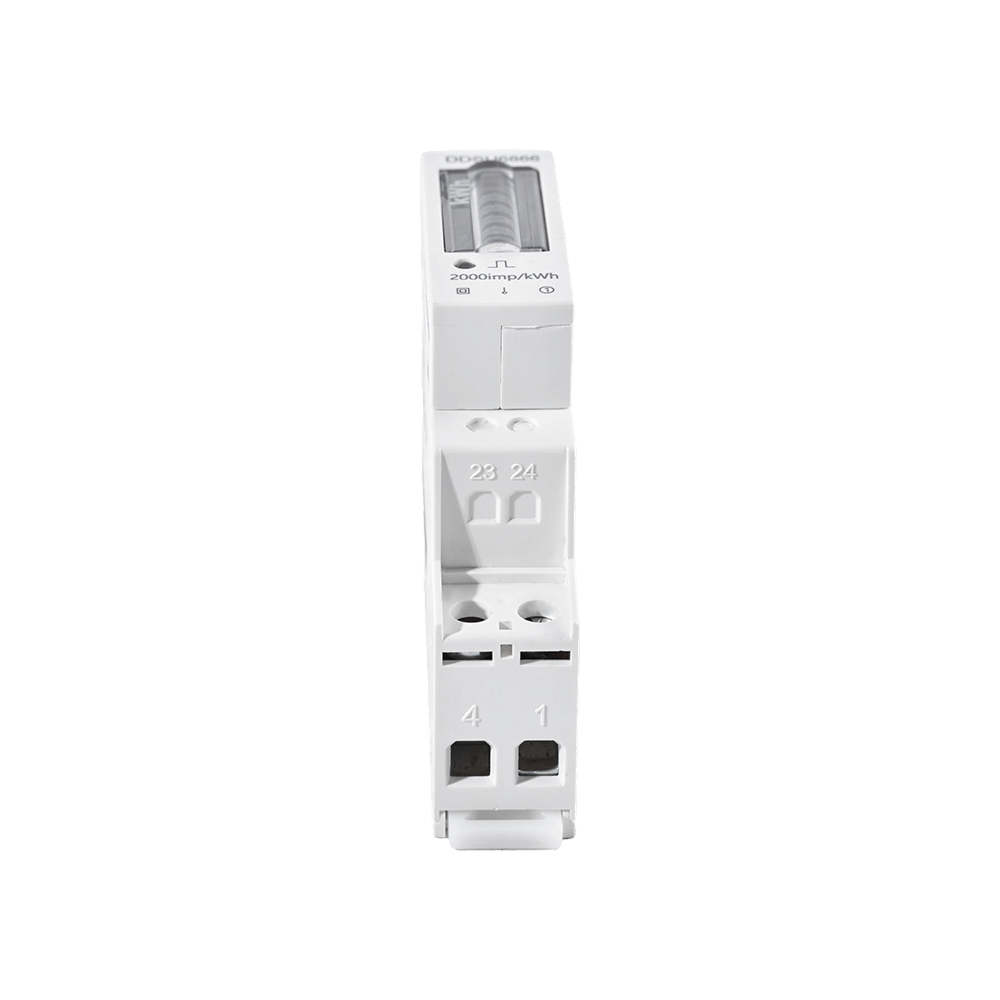

Le compteur d'énergie ferroviaire DIN monophasé 1 pôle QDM11-1 est une solution compacte et rentable pour une mesure précise de l'énergie dans les applications résidentielles, commerciales et industrielles. Deux modèles sont disponibles : écran mécanique et écran LCD. Équipé de la communication RS485 Modbus-RTU, il permet une lecture fiable des compteurs à distance et une surveillance de l'énergie en temps réel. Sa conception mince en rail DIN permet une installation facile dans les panneaux de distribution tout en garantissant une stabilité et une précision de mesure à long terme.
Profil micro modulaire : architecture unipolaire standardisée de 18 mm (112×65×18 mm) conçue pour le regroupement de réseaux côte à côte haute densité sur des rails DIN standard de 35 mm.
Core Protocol Foundation : intégration native d'un port de données RS485 Modbus-RTU isolé, fournissant des registres de données en streaming propres pour kW, V, A, Hz et Power Factor.
Moteur de métrologie de classe 1.0 : offre une précision de facturation active de classe 1.0 avec un seuil de courant de démarrage faible de 0,4 % Ib, traitant des charges monophasées jusqu'à 32 A max.
1. Mesure bidirectionnelle de l'énergie active.
2. Mesurez la valeur instantanée, telle que la tension, le courant, la puissance active, le facteur de puissance et la fréquence.
3. Peut effectuer un comptage du temps d'utilisation en 4 tarifs. Peut définir 8 à 12 intervalles quotidiens. Peut définir librement la date chaque mois pour lire automatiquement le compteur. Peut fixer un tarif unique le week-end.
4. Peut sélectionner librement la demande d'intervalle de bloc (par défaut) et la demande de fenêtre glissante. L'intervalle de demande peut être défini dans un délai de 1 à 99 minutes. Réinitialisation automatique de la demande maximale ou réinitialisation manuelle en option.
5. Dispose d'une puce d'horloge à l'intérieur et d'une batterie au lithium sans entretien à l'intérieur. La capacité de la batterie peut être détectée en temps réel et affichée.
6. Peut enregistrer les données électriques pendant 12 mois. Conserve les données en permanence pendant la coupure de courant.
7. Affichage lisible sans alimentation principale (RWP) (en option).
8. Rétroéclairages pour augmenter la lisibilité dans des conditions de faible luminosité (en option).
9. Écran LCD avec deux options : affichage cyclique (par défaut) ou affichage clé élément par élément. Peut définir l'intervalle d'affichage du cycle. Peut sélectionner l'élément de données à afficher.
10. Horloge en temps réel : horloge avec fonction de conversion automatique du calendrier, du timing et des années bissextiles.
11. Les LED indiquent séparément l'état de l'alimentation électrique, le signal d'impulsion d'énergie, la direction du flux de courant de charge et l'état de communication de données.
12. Équipé d'un port de communication de données RS485 et (ou) d'un port de communication de données IR pour le réglage du compteur ou la lecture du compteur. Le réglage du compteur dispose d'une protection par mot de passe. Le protocole de communication est conforme aux normes IEC65056-21, DL/T 645-2007 ou MODBUS-RTU, peut également être personnalisé par l'utilisateur.
13. Le relais de verrouillage intégré en option prend en charge la fonction marche-arrêt de la charge.
14. Prend en charge plusieurs modes de communication à distance, tels que Wifi, Bluetooth, LoRa.
| Spécifications | QDM11-1 1P | |
| Précision | Actif | 1.0 |
| Vollage | Courant nominal | 110 V, 120 V, 220 V, 230 V, 240 V |
| Gamme | 0,8 Un-1,2 Un | |
| Limite | 0,7 Un-1,3 Un | |
| Fréquence | 50 Hz/60 Hz | |
| Courant de base (lb) | Gamme | 5A,10A |
| Courant maximal (lmax) | Gamme | 32A |
| Courant de démarrage | 0,4 % lb | |
| Affichage | Type | LCD |
| Chiffre | 6+2 | |
| Puissance Consommation |
Circuit de tension | ≤2,0 W, 10 VA |
| Girauit actuel | ≤4VA | |
| Communication | Interface | RS485 |
| Condition de température | Température de travail | -25℃～+65℃ |
| Température de stockage | -35℃～+75℃ | |
| Humidité | ≤85% | |
| Diplôme IP | IP54 | |
| Dimension | 112X65X18mm | |
| Poids | Poids net | 0,08 kg |
| Poids | 0,09 kg | |
