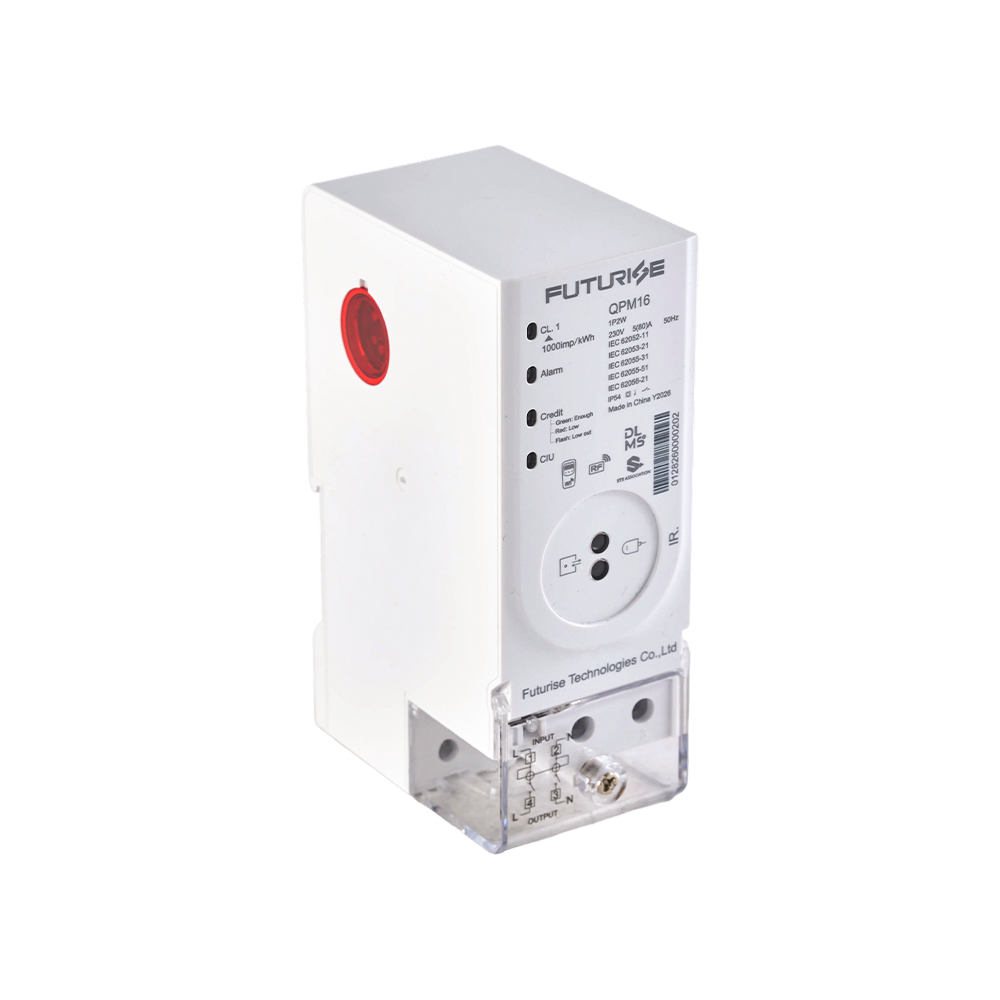

Le QPM16-D-1 est un compteur prépayé compact STS DIN-rail conçu pour la gestion moderne de l'énergie prépayée. En collaboration avec une unité d'interface client (CIU), il permet une saisie pratique des jetons, une enquête sur le solde et une surveillance de la consommation d'énergie. Prenant en charge la communication RF, PLC et G3-PLC et entièrement conforme à la norme STS, le QPM16-D offre des performances fiables et un déploiement flexible pour les communautés résidentielles, les complexes d'appartements, les dortoirs et les projets de comptage.
Contrôle avancé de la fraude et de la falsification : équipé d'une fonction intelligente de protection contre la fraude au niveau matériel, le compteur exécute une déconnexion instantanée et automatisée du relais interne à la milliseconde exacte où toute violation non autorisée du couvercle du terminal ou ouverture du boîtier est détectée, restant très active même pendant les pannes totales du réseau.
Gestion de la charge à double circuit : intègre une topologie de relais marche-arrêt à double circuit robuste conçue pour gérer en toute sécurité les surtensions de courant maximales jusqu'à 100 A, offrant aux gestionnaires de réseau un contrôle programmatique pour isoler des sous-charges spécifiques ou appliquer des seuils immédiats de crédit zéro.
Protocole interopérable ouvert : conforme entièrement aux normes strictes de la norme IEC 62052-11 et fonctionne sur le protocole ouvert DLMS/COSEM (mode E), permettant à l'appareil de s'adapter parfaitement aux systèmes de vente en ligne existants via une communication PLC modulaire, G3-PLC ou RF.
1. Le protocole standard STS garantit un système d'exploitation ouvert et sécurisé.
2. Communication optique, protocole ouvert : DLMS/COSEM (mode E).
3. Mode prépaiement et post-paiement commutable pour les utilisateurs’ commodité.
4. Mise à niveau du firmware local.
1. Mesure de l'énergie active directe et inverse dans le tarif.
2. Mesure de l'énergie réactive directe et inverse dans le tarif.
3. Mesure instantanée de la valeur.
4,12 mois de données de facturation et autres données gelées pour enquête.
5. Mode bloc ou diapositive configurable pour une demande maximale.
6. Importer et exporter des MD actifs en tarif avec horodatage.
7. Importation et exportation de MD réactif en tarif avec horodatage.
8. Horloge en temps réel : horloge avec calendrier, chronométrage, fonction de conversion automatique des années bissextiles.
9. Détections et enregistrements d'événements multiples avec catégories de fonctionnement, de réseau électrique et de falsification.
10. Détection et enregistrement ouverts du couvercle du terminal.
11. Mode prépaiement via un jeton numérique avec des moyens de recharge étendus.
12. Quantité de canaux personnalisée avant de quitter l'usine ; jusqu'à 8 canaux.
13. Données pour la configuration de l'enregistrement du profil de charge
14. Un compteur filaire de type divisé et un compteur sans fil de type divisé peuvent être sélectionnés.
15. Communication filaire avec CIU via M-bus ou PLC, communication sans fil avec CIU via LoRa.
16. Mode convivial d'approvisionnement en énergie pour faible crédit pendant les week-ends ou les jours fériés.
17. Crédit d'urgence pour une certaine somme d'approvisionnement énergétique en fonction du niveau de crédit de l'utilisateur.
18. Commande marche/arrêt à double circuit
19. Fonction de protection contre la fraude : le relais sera déconnecté pour la protection contre la fraude une fois qu'il aura détecté les événements d'ouverture du couvercle du terminal.
| Spécifications | QPM16-D-1 | |
| Précision | Actif | 1.0 |
| Vollage | Courant nominal | 110 V, 120 V, 220 V, 230 V, 240 V |
| Gamme | 0,8 Un-1,2 Un | |
| Limite | 0,7 Un-1,3 Un | |
| Fréquence | 50 Hz/60 Hz | |
| Courant de base (lb) | Gamme | 5A,10A |
| Courant maximal (lmax) | Gamme | 40A, 60A, 80A, 100A |
| Courant de démarrage | 0,4 % lb | |
| Affichage | Type | \ |
| Chiffre | \ | |
| Puissance Consommation |
Circuit de tension | ≤2,0 W, 10 VA |
| Girauit actuel | ≤4VA | |
| Communication | Interface | OPtical/PLC/RF/Mbus/RS485 |
| Condition de température | Température de travail | -25℃～+65℃ |
| Température de stockage | -35℃～+75℃ | |
| Humidité | ≤85% | |
| Diplôme IP | IP54 | |
| Dimension | 139X52X93mm | |
| Poids | Poids net | 0,5 kg |
| Poids | 0,6 kg | |
