Le QSM11-1 est un compteur intelligent monophasé flexible conçu pour répondre à l'évolution des exigences en matière d'utilité et d'AMI. Combinant une mesure d'énergie de haute précision, une gestion intelligente des données et des capacités de communication modulaires, il prend en charge les opérations prépayées et postpayées au sein du même appareil. Des fonctionnalités avancées telles que la facturation multitarifaire, l’enregistrement du profil de charge, la journalisation des événements et la surveillance des falsifications offrent aux services publics une meilleure visibilité et un meilleur contrôle de la consommation d’énergie. Construit sur une architecture matérielle extensible, le QSM11 permet de futures mises à niveau de communication et de fonctionnalités, ce qui en fait une base fiable pour les déploiements de compteurs intelligents à long terme.
Conçu avec une architecture matérielle extensible,le QSM11-1 dispose de modules de communication plug-and-play prenant en charge GPRS, 3G, 4G, et dispose également d'interfaces LoraRF, PLC (porteuse de ligne électrique), G3-PLC. Cette modularité garantit que les services publics peuvent mettre à niveau leur infrastructure de réseau de communication sans remplacer l’ensemble du compteur. Avec la conformité DLMS/COSEM à protocole ouvert, il garantit une intégration sans effort dans les plateformes existantes de systèmes Head-End (HES) et de gestion des données de compteurs (MDM).
Le QSM11-1 excelle dans l’acquisition de données à distance et la gestion du réseau. Il fournit aux opérateurs des configurations complètes de facturation multitarifaire, un profilage de charge en temps réel sur un maximum de 12 canaux et un système robuste de journalisation des événements qui signale instantanément les anomalies du réseau électrique et les tentatives de falsification. Il constitue une base hautement fiable et pérenne pour les déploiements de services publics à grande échelle cherchant à optimiser l’efficacité opérationnelle et à minimiser les pertes non techniques grâce à une gestion automatisée à distance.
1. Protocole ouvert : DLMS/COSEM (mode E)
2. Mode prépaiement et post-paiement commutable pour les utilisateurs’ commodité
3. Mises à niveau du micrologiciel local et distant.

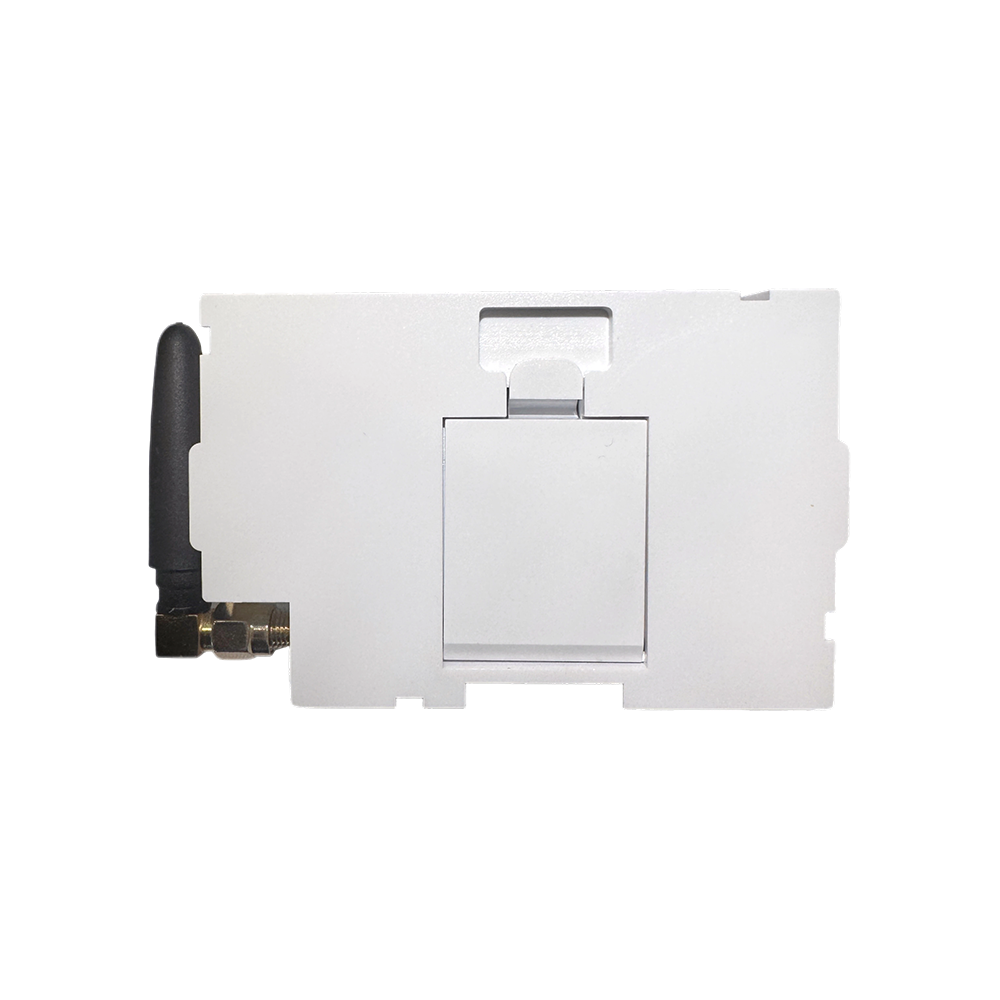

4. Module de communication plug-and-play, tel que GPRS, 3G, 4G, etc.
5. Relais de commutation interne pour le contrôle de la demande de charge par configuration ou communication à distance
1. Mesure de l'énergie active directe et inverse dans le tarif.
2. Mesure de l'énergie réactive directe et inverse dans le tarif.
3. Mesure instantanée de la valeur.
4. Jusqu'à 4 tarifs
5. Jusqu'à 8 divisions par jour ; configurable le week-end
6. Jusqu'à 4 saisons, jours ouvrables et tarif week-end configurables par saison.
7,12 mois de données de facturation et autres données gelées pour enquête.
8. Mode bloc ou diapositive configurable pour une demande maximale.
9. Importer et exporter des MD actifs en tarif avec horodatage.
10. Importation et exportation de MD réactif en tarif avec horodatage.
11. Écran LCD à grands chiffres, facile à lire.
12. Affichage lisible sans alimentation principale (RWP).
13. Affichage OBIS standardisé
14. Rétroéclairages pour augmenter la lisibilité dans des conditions de faible luminosité.
15. Horloge en temps réel : horloge avec fonction de conversion automatique du calendrier, du timing et des années bissextiles.
16. Détections et enregistrements d'événements multiples avec catégories de fonctionnement, de réseau électrique et de falsification.
17. Détection et enregistrement ouverts du couvercle de base ou du couvercle de terminal
18. Le prépaiement est un mode via un jeton numérique avec des moyens de recharge étendus.
19. Quantité de canaux personnalisée avant de quitter l'usine ; jusqu'à 8 canaux.
20. Données pour la configuration de l'enregistrement du profil de charge
21. Batterie externe remplaçable
22. Charger le profil jusqu'à 12 canaux
| Spécifications | QSM11-1 | |
| Précision | Actif | 1.0 |
| Vollage | Courant nominal | 110 V, 120 V, 220 V, 230 V, 240 V |
| Gamme | 0,8 Un-1,2 Un | |
| Limite | 0,7 Un-1,3 Un | |
| Fréquence | 50 Hz/60 Hz | |
| Courant de base (lb) | Gamme | 5A,10A |
| Courant maximal (lmax) | Gamme | 40A, 60A, 80A, 100A |
| Courant de démarrage | 0,4 % lb | |
| Affichage | Type | LCD |
| Chiffre | 6+2 | |
| Puissance Consommation |
Circuit de tension | ≤2,0 W, 10 VA |
| Girauit actuel | ≤4VA | |
| Communication | Interface | OPtical/RS485/M-bus/GPRS/3G/RF/PLC |
| Condition de température | Température de travail | -25℃～+65℃ |
| Température de stockage | -35℃～+75℃ | |
| Humidité | ≤85% | |
| Diplôme IP | IP54 | |
| Dimension | 217X128X77mm | |
| Poids | Poids net | 0,74 kg |
| Poids | 0,78 kg | |
