QSM11-2 est un compteur intelligent monophasé adaptable. Il intègre une mesure de puissance ultra-précise, une administration intelligente des données et une communication modulaire, réalisant des fonctions prépayées et postpayées dans une seule unité. Des fonctions pratiques avancées telles que le règlement multitarifaire, l'archivage des profils de charge, le stockage des journaux d'événements et la surveillance des alertes d'inviolabilité aident les services publics à obtenir une surveillance complète de la consommation d'énergie. Sa conception matérielle extensible facilite les communications ultérieures et les mises à niveau fonctionnelles, offrant un support fiable à long terme pour la construction de systèmes de comptage intelligents.
La caractéristique déterminante du QSM11-2 réside dans ses doubles fonctions de gestion locale et à distance. Il prend en charge la gestion localisée du crédit et la surveillance des données des compteurs distants en temps réel, avec deux options de recharge disponibles : recharge de jetons locaux sur site et recharge à distance (la recharge à distance nécessite la configuration du module de communication de liaison montante à distance). Il conserve un relais interne intégré pour le contrôle immédiat de la demande de charge et la déconnexion automatique à l'expiration du crédit, éliminant ainsi efficacement les risques financiers des services publics et les arriérés de facturation.
Au-delà de son interface physique, le QSM11-2 partage un cœur de communication modulaire commun qui permet des mises à niveau de micrologiciel à distance et une double commutation prépayée/postpayée. Cependant, sa conception mécanique et sa disposition opérationnelle sont optimisées pour une durabilité autonome, avec une batterie externe remplaçable pour une maintenance transparente et des mécanismes d'alerte d'inviolabilité améliorés. Il représente la solution sécurisée idéale pour les sociétés de distribution d’électricité qui souhaitent mettre en œuvre un contrôle tarifaire strict et une facturation simplifiée côté consommateur.
1. Protocole ouvert : DLMS/COSEM (mode E)
2. Mode prépaiement et post-paiement commutable pour les utilisateurs’ commodité
3. Mises à niveau du micrologiciel local et distant.

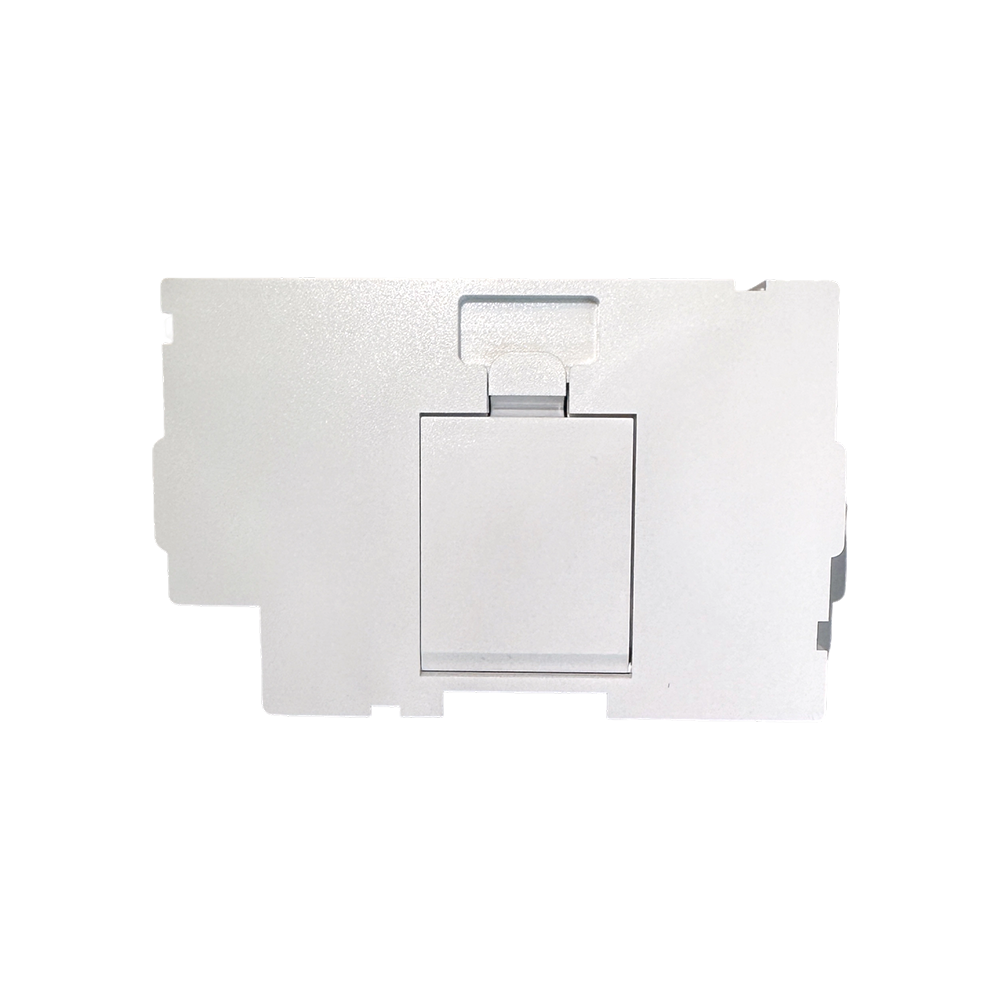

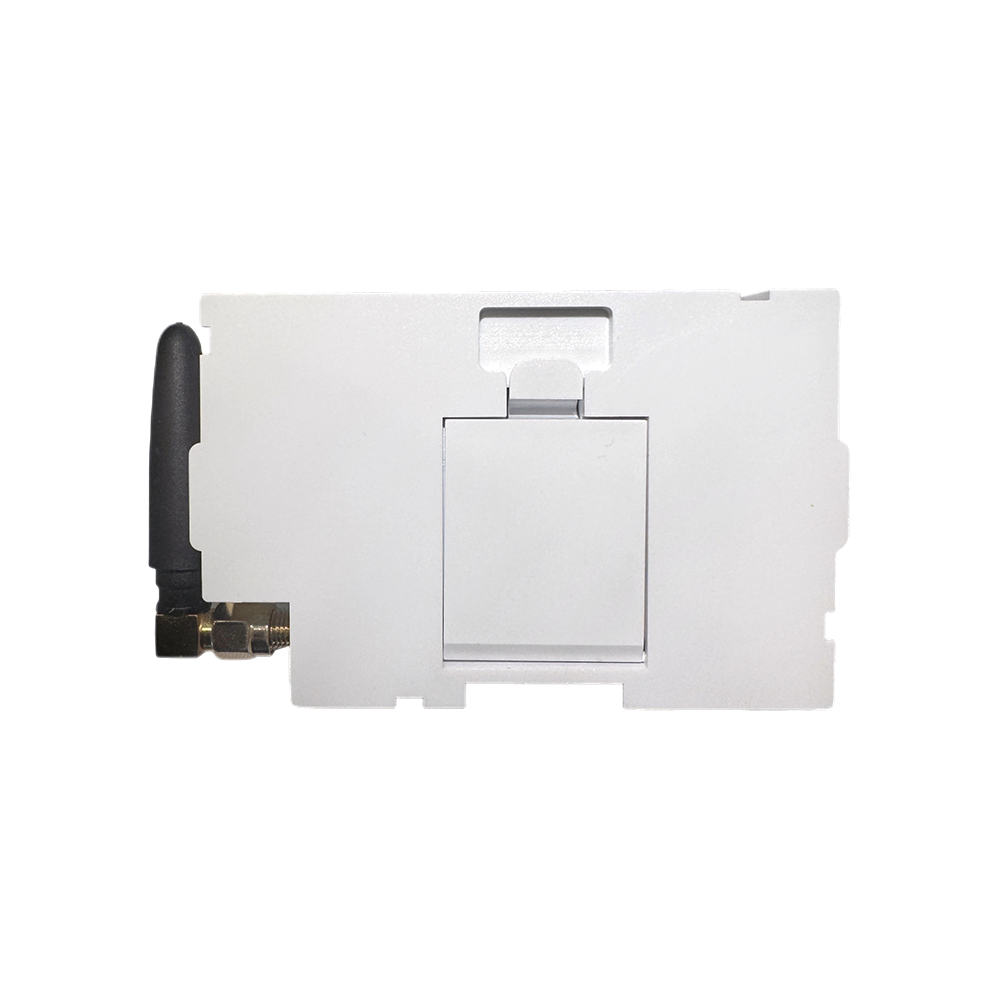

4. Module de communication plug-and-play, tel que GPRS, 3G, 4G, etc.
5. Relais de commutation interne pour le contrôle de la demande de charge par configuration ou communication à distance
1. Mesure de l'énergie active directe et inverse dans le tarif.
2. Mesure de l'énergie réactive directe et inverse dans le tarif.
3. Mesure instantanée de la valeur.
4. Jusqu'à 4 tarifs
5. Jusqu'à 8 divisions par jour ; configurable le week-end
6. Jusqu'à 4 saisons, jours ouvrables et tarif week-end configurables par saison.
7,12 mois de données de facturation et autres données gelées pour enquête.
8. Mode bloc ou diapositive configurable pour une demande maximale.
9. Importer et exporter des MD actifs en tarif avec horodatage.
10. Importation et exportation de MD réactif en tarif avec horodatage.
11. Écran LCD à grands chiffres, facile à lire.
12. Affichage lisible sans alimentation principale (RWP).
13. Affichage OBIS standardisé
14. Rétroéclairages pour augmenter la lisibilité dans des conditions de faible luminosité.
15. Horloge en temps réel : horloge avec calendrier, chronométrage, fonction de conversion automatique des années bissextiles.
16. Détections et enregistrements d'événements multiples avec catégories de fonctionnement, de réseau électrique et de falsification.
17. Détection et enregistrement ouverts du couvercle de base ou du couvercle de terminal
18. Mode prépaiement via un jeton numérique avec des moyens de recharge étendus.
19. Quantité de canaux personnalisée avant de quitter l'usine ; jusqu'à 8 canaux.
20. Données pour la configuration de l'enregistrement du profil de charge
21. Batterie externe remplaçable
22. Charger le profil jusqu'à 12 canaux
| Spécifications | QSM11-2 | |
| Précision | Actif | 1.0 |
| Vollage | Courant nominal | 110 V, 120 V, 220 V, 230 V, 240 V |
| Gamme | 0,8 Un-1,2 Un | |
| Limite | 0,7 Un-1,3 Un | |
| Fréquence | 50 Hz/60 Hz | |
| Courant de base (lb) | Gamme | 5A,10A |
| Courant maximal (lmax) | Gamme | 40A, 60A, 80A, 100A |
| Courant de démarrage | 0,4 % lb | |
| Affichage | Type | LCD |
| Chiffre | 6+2 | |
| Puissance Consommation |
Circuit de tension | ≤2,0 W, 10 VA |
| Circuit de courant | ≤4VA | |
| Communication | Interface | OPtical/RS485/M-bus/GPRS/3G/RF/PLC |
| Condition de température | Température de travail | -25℃～+65℃ |
| Température de stockage | -35℃～+75℃ | |
| Humidité | ≤85% | |
| Diplôme IP | IP54 | |
| Dimension | 227X138X76mm | |
| Poids | Poids net | 0,74 kg |
| Poids | 0,78 kg | |
